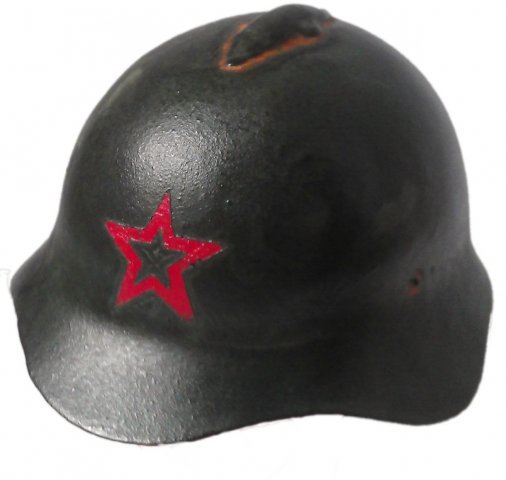

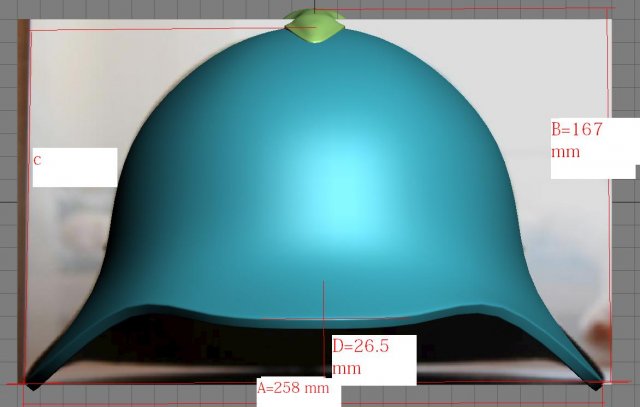

Стальной шлем СШ-36 или современные 3D технологии в военной миниатюре.

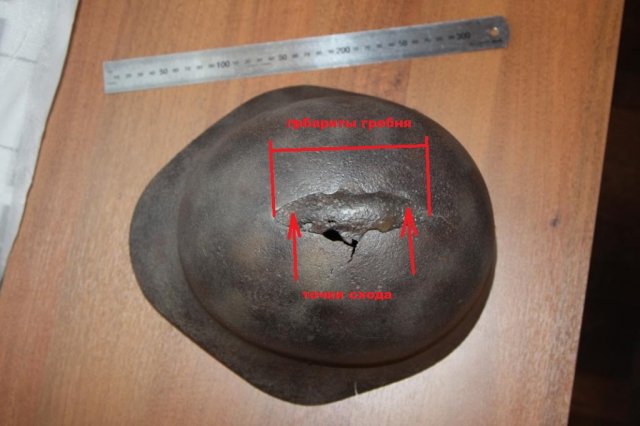

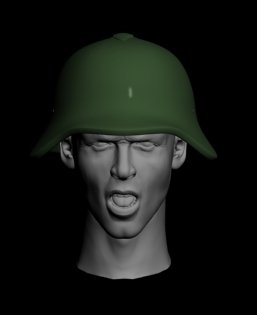

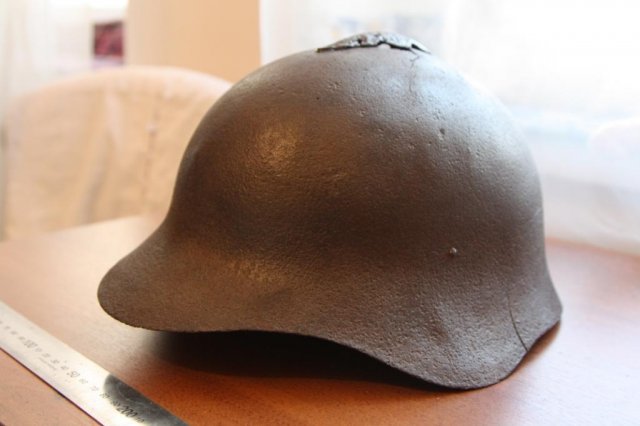

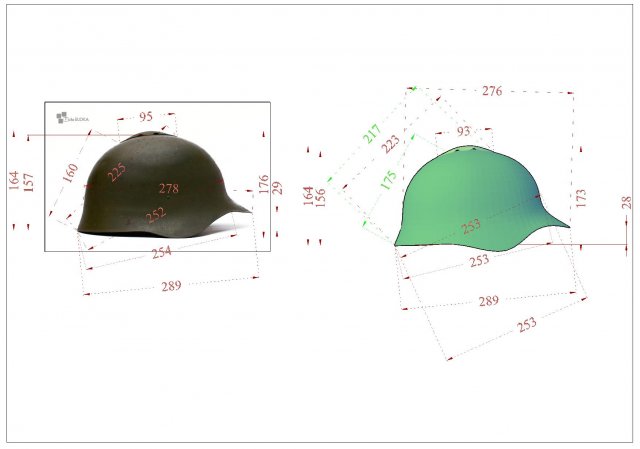

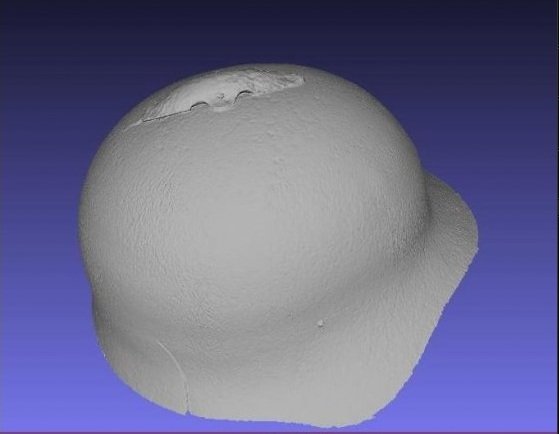

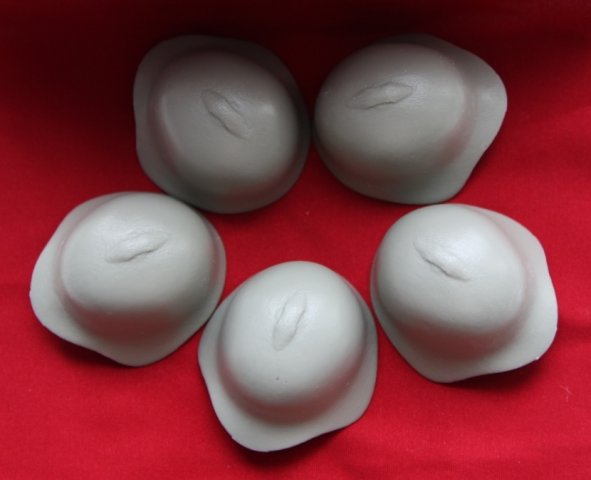

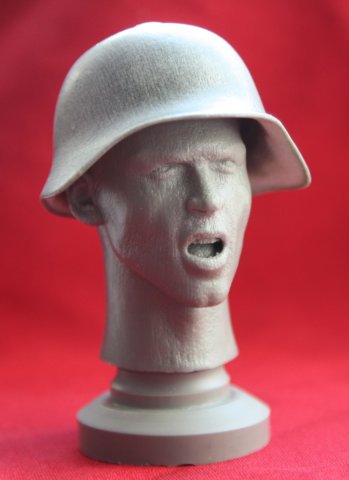

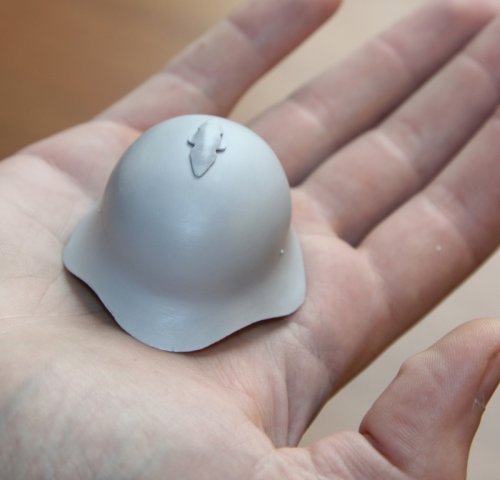

Развитие современных 3D технологий сделало возможным их применение в масштабном моделировании и в военной миниатюре, позволив, при условии их правильного использования, достигать более высоких уровней реалистичности и копийности. Масштабные модели, получаемые таким способом, внешне ГАРАНТИРОВАННО практически на 100% будут воспроизводить форму своих исторических прототипов. Конечно же, это всё при наличии большого желания было достижимо и раньше, но при совершенно несопоставимых трудо-временных затратах. Предварительная информация по этой тематике была разрозненной, противоречивой и поступала к нам из разных источников, прежде всего из форумов посвящённых военной миниатюре. Т.к. мы занимаемся миниатюрой в масштабе 1/6 то, говоря откровенно, в это новое и совершенно неизвестное направление нас изначально подтолкнул катастрофический дефицит нормальных аксессуаров по Красной Армии периода Великой Отечественной Войны 1941-1945 г.г. В своё время мы активно интересовались военной археологией, историей, униформологией и «Шестой масштаб», по сути своей, однажды возник в виде некоей перманентно меняющейся формы, объединяющей в себе наши интересы, знания и идеи, ставшие её содержанием. Было решено попробовать начать с самого несложного(как нам на тот момент казалось) – с модели шлема СШ-36. Это наш первый опыт и по ряду объективных причин, "за учёбу" обошелся он нам очень дорого. Но обо всем по порядку… Несмотря на то что касок СШ-36 было наделано много, сейчас, по прошествии более чем 70-ти лет этот шлем даже в «убитом» состоянии найти на полях «боевой славы» большая удача. Основная проблема для корректного 3D моделирования заключается в отсутствии нормальных чертежей. Да, в интернете полно фотографий, но попытка создать по ним 3D модель неизменно приводит к нарушению пропорций, что конечно же не лучшим образом отражается на итоговом результате. Обладая начальными инженерными познаниями ещё с ВУЗа, мы пришли к выводу (в последствие оказавшемуся неверному) что проще будет снимать все размеры с оригинала. Нам удалось раздобыть корпус от СШ-36. Он много повидал на своём веку, но все необходимые пропорции сохранил в неизменном виде. Надо признать, что изначально мы избрали неверный путь. При всей своей внешней кажущейся простоте, как выяснилось уже потом, эта модель оказалась очень и очень непростой. -На основе снятых размеров сделали 3D модель; - Потом, эта 3D модель была материализована в объемный прототип на 3D принтере. Мы решили сэкономить. Но, как говорится в известной пословице- «Скупой платит дважды». Полученная таким способом физическая модель шлема СШ-36 была очень похожа на настоящую, но при более детальном рассмотрении так и хотелось сказать : «И вроде бы все есть, но вот что-то вот все не то…» Стали разбираться в чем дело, проверять пропорции- пропорции у оригинала и модели оказались разными! Как же так- ведь модель строилась по размерам а не по рисункам и фотографиям?! Попробовали исправить ошибки на 3D модели- крутили и так и эдак- не получается! Т.е. теоретически конечно это задача была выполнима, но практически, без наличия чертежей создать 3D поверхность которая бы на 100% совпала бы с поверхностью оригинала(даже при наличии в руках этого оригинала!) оказалось архисложно! У нас оставалось в запасе только одно прямо скажем не бюджетное решение – 3D сканирование. Но отступать перед незапланированными трудностями было уже поздно да и как-то не в наших это правилах. Новый результат на фото говорит теперь сам за себя- внешняя поверхность купола новой модели каски на 100% геометрически подобна поверхности настоящего шлема. Теперь, что касается гребня...По неопытности, мы не догадались сразу сделать эту деталь отдельно от корпуса и вентиляционные отверстия получились достаточно условно. Поэтому потребовался еще один этап, с целью устранения этого конструктивного изъяна. При всём при этом, наши практические навыки не перешли в разряд забытых экспериментов. Вскоре, этим же способом были созданы и другие каски в масштабе 1/6: Советские СШ-40 и СШ-68 Австрийский М17 Данные модели получили высокую оценку у зарубежных моделистов и коллекционеров.
|
